Ключевые слова: динамические процессы, винтовой забойный двигатель, бурильная колонна, бироторный механизм действия, корригирование рабочих органов, буровой раствор, энергетические характеристики.
Одновинтовой ВЗД не способен осуществлять эффективное бурение скважин в режиме слайдирования (без вращения бурильной колонны (БК)) с индексом удалённости забоя от вертикали (Extended Reach Drilling ratio (ERD-ratio)), превышающим 4,0, в то время как для роторно-управляемой системы (РУС) он может достигать 6,0 [6; 15; 19]. В настоящее время моторизированные и не моторизированные РУС используются всё чаще. С их помощью осуществляется бурение скважин с наибольшим отходом от вертикали. Известно, что данные технологические способы обладают своими как достоинствами, так и недостатками, избежать которые в процессе бурения сложно, а иногда невозможно [11]. Предложена технология бурения двухсекционным ВЗД бироторного механизма действия (БМД), позволяющая увеличить эффективность бурения наклонно-направленных скважин в режиме слайдирования.
В отечественной и зарубежной практике бурения были попытки промышленного использования секционных ВЗД, соединение которых осуществляется посредством трансмиссионного вала, установленного между двумя роторами секций [3; 7]. Недостатком данных конструкторских решений является отсутствие возможности регуляции угла с одновременным вращением корпуса нижней секции. Энергетические характеристики секционных ВЗД, особенно БМД, изучены в недостаточной степени. Вместе с тем, обоснована необходимость повышения эффективности работы двигателя через его гидравлическую составляющую, а также предложена методика регулирования динамических процессов в БК за счёт вращающегося элемента двухсекционного ВЗД БМД. Проведена верификация теоретических данных с помощью программного обеспечения (ПО) «MSC.ADAMS».
Энергетические характеристики двухсекционного ВЗД БМД
Предложенный авторами двухсекционный ВЗД БМД состоит из двух секций (одновинтовых ВЗД), причём выходной вал верхней секции через специальный переводник соединён с корпусом нижней секции. Не вращающийся корпус верхней секции может быть искривлён благодаря регулятору угла (РУ), установленному в расточке его трансмиссионной секции. Выходной вал нижней секции соединён с породоразрушающим инструментом (ПРИ). Вращение БК производится только для азимутального ориентирования РУ в стволе скважины для ориентированного бурения наклонно-направленных и горизонтальных скважин [5; 12]. На рисунке 1 изображён общий вид двухсекционного ВЗД БМД.

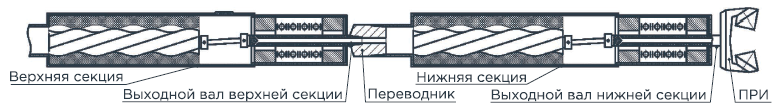

РИСУНОК 1. Общий вид двухсекционного ВЗД БМД [5]
В отличие от классических секционных ВЗД, соединение которых осуществляется между роторами секций, моменты кручения силовых секций предложенного мотора не суммируются (момент кручения на ПРИ равен моменту кручения на нижней секции). В то же время, частоты вращения, в отличие от известных секционных двигателей, у бироторного ВЗД суммируются (частота вращения ПРИ равна сумме частот вращения выходных валов секций мотора).
Момент кручения двигателя можно определить из системы уравнений [18]
(1)
где Jр.1, Jк.2, Jр.1 – моменты инерции от роторной пары верхней секции, корпуса нижней секции и роторной пары нижней секции соответственно, кг⋅м2;
ускорения вращения роторной пары верхней секции, корпуса нижней секции и роторной пары нижней секции соответственно, с-2; Mм.1, Mм.2, Mп, Mд – моменты на верхней секции, нижней секции, переводнике и ПРИ соответственно, Н⋅м; Cр.1, Cк.2, Cр.2 – суммарные коэффициенты вязких (скоростных) потерь для ротора верхней секции, корпуса нижней секции и ротора нижней секции соответственно, Н·м·с/рад; ωр.1, ωк.2, ωр.2
– абсолютные скорости вращения роторной пары верхней секции, корпуса нижней секции и роторной пары нижней секции соответственно, с-1; Mтр.р.1, Mтр.к.2, Mтр.р.2 – реактивные моменты, генерируемые за счёт трения на роторной паре верхней секции, корпусе нижней секции и роторной паре нижней секции соответственно, Н⋅м.
Из-за повышения дифференциального давления в компоновке низа бурильной колонне (КНБК) по причине установки двух силовых секций ВЗД, необходимо повышение давления нагнетания БР в насосах, что является общим недостатком для всех типов секционных ВЗД [8]. Вместе с тем, наблюдается повышение гидравлической нагрузки на ПРИ, которое обуславливается повышением растяжения БК [18].
Сказанное характеризует двигатель как техническое решение, работа которого направлена на увеличение эффективности бурения нефтяных и газовых скважин.
Гидравлические способы повышения эффективности работы двухсекционного ВЗД БМД
Известно, что любой ВЗД обладает диапазоном значений расхода БР для его штатной работы. Из этого следует, что в ряде случаев, при установке разных моделей двигателей в качестве силовых секций в двухсекционном ВЗД БМД, необходимо проведение мероприятий по уравниванию потребных расходов БР на их РО. В ином случае, возможно наличие такие параметров бурения, при которых наблюдается быстрый износ как одной, так и обеих силовых секций. Для достижения эффективной совместной работы одновинтовых ВЗД, то есть при их секционной установке, необходимо достижение равенства их потребных расходов БР в известных геолого-технических условиях. Расход БР Q на РО ВЗД определяется из
(2)
где V – рабочий объём ВЗД, м3/об; n – частота вращения выходного вала ВЗД, об/с; ηо – объёмный КПД ВЗД, ед.
Можно сделать вывод, что для достижения поставленной цели необходимо произвести корректировку одного из трёх параметров: рабочего объёма, частоты вращения или объёмного КПД одной из силовых секций. Частота вращения n остаётся неизменной. Принято, что наиболее эффективным способом является коррекция РО одной из секций.
Рабочий объём машины можно найти с помощью уравнения
(3)
где e – эксцентриситет, м; z1 – количество зубьев статора, ед; Dк – контурный диаметр РО, м; cT – коэффициент формы винтовой поверхности, ед.
Из ф. (3) делается вывод, что изменение рабочего объёма может достигаться коррекцией параметров Dк или cT. Необходимо помнить, что значение коэффициента формы винтовой поверхности находится в диапазоне [5,5;7] [1]. Контурный диаметр РО можно найти из
(4)
где c0 – коэффициент внецентроидности, ед; ξ – коэффициент смещения, ед; ce – коэффициент формы зуба, ед.
Изменение значения коэффициента смещения ξ является наиболее благоприятным способом коррекции параметра контурного диаметра мотора, поскольку в этом случае отсутствует необходимость изменения самих вытачивающих фрез [2; 14].
Достижение равенства показателей Q на обоих ВЗД секционного двигателя возможно, причём наиболее простым и технически эффективным является эксплуатация отработанного объёмного двигателя, в то время как с помощью коррекции рабочего объёма ВЗД V можно добиться наилучших показателей эффективности бурения с помощью двухсекционного ВЗД БМД в целом.
Динамика двухсекционного ВЗД БМД и способы её регуляции
Стабильность вращения КНБК и БК играет фундаментальную роль в современном бурении скважин. Именно сохранение устойчивости и динамической сбалансированности колонны во многом определяет целостность ГП, эффективность промывки и качество очистки ствола от шлама, а также возможность надёжной передачи осевой нагрузки на ПРИ [22; 25].
На рисунке 2 представлена схема, с помощью которой возможно составление многомассовой системы двухсекционного ВЗД БМД, работающего в КНБК, в то время как на устье установлена система верхнего привода (СВП). Индекс «1» соответствует устьевому оборудованию (в частности, СВП), «2» – верхняя БТ, «3» – КБТ и корпус верхней секции, «4» – верхний выходной вал, «5» – корпус нижней секции, «6» – нижний выходной вал, «7» – ПРИ. Момент кручения на ПРИ Mс образуется за счёт противодействующих его вращению сил Fс.
Особенностью представленной компоновки является наличие свободно вращающегося элемента в КНБК, являющегося корпусом нижней секции двухсекционного ВЗД БМД (динамическим модулем). С его помощью уменьшаются силы трения между стенками элементов КНБК и скважины, что позволяет осуществлять более эффективное бурение скважин с БОВ. Другое преимущество динамического модуля – возможность регуляции динамики, генерируемой на забое скважины и распространяющейся выше по колонне к её устью.
Уравнение поперечных, торсионных и осевых колебаний имеет одинаковую структуру. В общем виде уравнение торсионных колебаний системы имеет вид [16]
системы соответственно, м, м·с-1, м·с-2; J – момент инерции, кг⋅м2; C – демпфирование, Н·м·с/рад; K – жёсткость, Н·м/рад; M – момент кручения, Н·м.
Комплексный вектор амплитуды угла закручивания [21] обладает высокой зависимостью от частоты колебаний системы ω и может быть выражен так
где H(ω) – динамическая жёсткость, Н·м/рад; j – мнимая единица; M – комплексный вектор амплитуд моментов, Н·м.

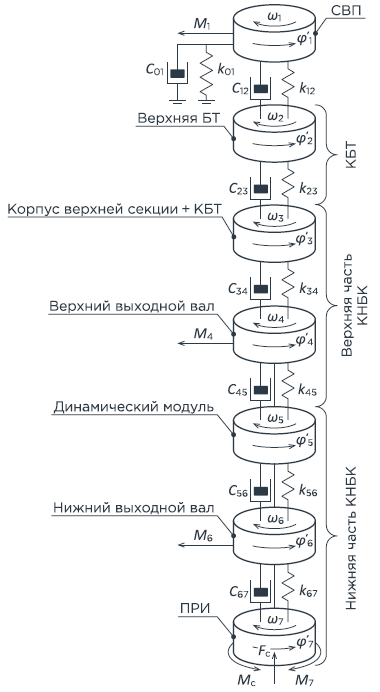

РИСУНОК 2. Многомассовая схема для математического моделирования БК с включенным в нее двухсекционным ВЗД бироторного механизма действия
Динамическая жёсткость описывает податливость системы к колебаниям на частоте ω. С уменьшением этого податливость системы возрастает. В резонансных областях характеристика достигает минимальных значений, стремясь к нулю, тогда как при устранении колебательных процессов – существенно возрастает [13].
Рассматривается возможность диссипации колебаний на динамическом модуле (элемент многомассовой системы «5») за счёт его вращения. Формула момента кручения корпуса
где Ω5 – средняя скорость вращения динамического модуля, рад/с;
– малые крутильные колебания динамического модуля, рад/с.
где α5 – колебательное демпфирование на корпусе двухсекционного ВЗД БМД за счёт вращательного движения, Н⋅м⋅с/рад.
Из этого следует, что частота вращения элемента влияет на значение параметра α. Причём при положительном параметре α рост частоты вращения элемента приводит к повышению на нём демпфирования колебаний. При отрицательном значении – наоборот. Параметр α может вносить значительное изменение в значение динамической жёсткости H(ω), что доказывает возможность устранения вибраций с помощью изменения частоты вращения корпуса нижней секции [23]. В свою очередь, частота вращения динамического модуля равна частоте вращения выходного вала верхней секции, тогда как её скорость вращения может быть определена из
(9)
где Qм.1 – расход БР на РО верхней секции, л/с; Vм.1 – рабочий объём верхней секции, л/об; ηо.м.1 – объёмный КПД верхней секции, ед.
Таким образом, частота вращения динамического модуля, влияющая на динамику КНБК и БК в целом, определяется расходом БР на РО верхней секции, что позволяет избегать применения плавающей муфты в системе верхнего привода [24], а также поднимать/опускать БК для изменения осевой нагрузки на ПРИ [9].
Из этого следует, что вращение динамического модуля влияет на колебания, распространяющиеся от забоя скважины. Система может быть введена как в режим генерации динамических процессов (отрицательное демпфирование), так и в режим их подавления (положительное демпфирование). Во многом это физическое явление зависит от свойств среды, в которой осуществляется вращение элемента. В бурении скважин этой средой является ствол скважины, заполненный БР [10].
Цифровое моделирование
С помощью программы «MSC.ADAMS» произведён расчёт БК с включённым в её состав двухсекционным ВЗД БМД, причём обе его секции являются одновинтовыми ВЗД модели «DD800784.0» с внешним диаметром 203 мм. Кинематическое отношение РО мотора 7:8, а шаг винтовой линии равен четырём [17].
Выявлено, что с ростом осевой нагрузки на долоте (WOB) генерация колебаний интенсифицируется. Более того, наблюдаются амплитудно-модулированные вибрации [20], представленные на рисунке 3 («синий» и «розовый» графики), способные значительно снизить эффективность бурения скважин.

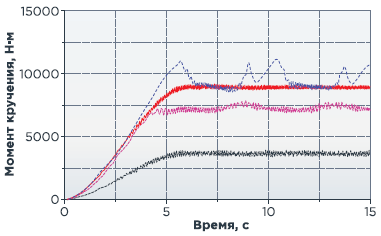

Все четыре графика соответствуют динамике момента кручения на РУ (корпусе верхней секции). Для всех характерна генерация колебаний на ПРИ с амплитудой момента кручения, равной 400 Н⋅м. Характерные показатели для графиков: «Красный»: WOB = 100 кН, Q = 56,83 л/с; «синий»: WOB = 100 кН, Q = 25,17 л/с; «розовый»: WOB = 80 кН, Q = 25,17 л/с; «чёрный»: WOB = 40 кН, Q = 25,17 л/с.
РИСУНОК 3. Динамика на РУ двухсекционного ВЗД БМД [составлено авторами]

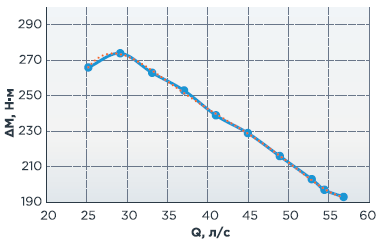

Получено, что с ростом расхода БР на РО секций мотора понижается амплитуда колебаний момента кручения. Эта закономерность изображена на рисунке 4 (WOB = 80 кН, амплитуда колебаний момента кручения на ПРИ – 400 Н⋅м).
РИСУНОК 4. График зависимости амплитуды момента кручения на РУ от расхода БР [составлено авторами]
Таким образом, существуют такие параметры бурения, когда колебания на РУ мотора минимальны. Однако полного их устранения с помощью двухсекционного ВЗД БМД невозможно ввиду внешних условий, неспособных удовлетворить параметры, необходимые для сходимости с теоретической базой, допускающей полное нивелирование генерируемой на забое динамики. Необходимо продолжение изучения мотора, а также исследование путей возможной его модернизации.
Заключение
Обоснована необходимость создания нового гидравлического привода для ПРИ. Так, рассматривается работа двухсекционного ВЗД БМД, с помощью которого возможно регулирование динамики инструмента за счёт гидравлической составляющей. Рассмотрены энергетические характеристики двигателя, а также представлены гидравлические способы повышения эффективности совместной работы его секций. Обоснован наиболее рациональный метод повышения КПД и ресурса работы ротора и статора машины – корригирование РО одной из секций двигателя.
Составлена схема многомассовой модели с двухсекционным ВЗД БМД, по которой приведено теоретическое обоснование возможности регулирования динамики в КНБК и БК в целом за счёт изменения частоты вращения динамического модуля системы. С помощью цифрового моделирования в ПО «MSC.ADAMS» доказано, что полное устранение вибраций с применением предложенной конструкции двухсекционного ВЗД БМД, генерируемых на забое скважины, невозможно, что является основанием для дальнейших исследований и модернизации предложенного мотора. При этом регулирование динамики вращающимся корпусом позволяет обеспечить снижение трения КНБК о стенки скважины, увеличит протяжённость горизонтальных участков скважины, а также минимизировать вероятность возникновения дифференциальных прихватов.
