Надежное энергоснабжение – фундамент промышленной безопасности и непрерывности производства. Каждое предприятие формирует собственный энергетический контур с уникальными конфигурациями нагрузок, схемами распределения и уровнями автоматизации. При этом архитектура энергосистем, как правило, опирается на типовые решения, которые адаптируются под конкретные условия эксплуатации.
Низковольтные комплектные устройства: эффективность и контроль на каждом уровне
Одним из центральных элементов электроснабжения являются низковольтные комплектные устройства (НКУ). Современные модульные системы, такие как FORMAT PRO, позволяют собирать НКУ по принципу конструктора: функциональные блоки с продуманной компоновкой комбинируются в зависимости от задач объекта и могут дооснащаться или дублироваться по мере расширения производства.
Такой подход повышает гибкость проектных решений, упрощает монтаж и эксплуатацию. Конструкция НКУ с усиленными металлическими оболочками и автоматическими выключателями (АВ) ARMAT с минимальным дерейтингом обеспечивает стабильную работу, в том числе при высоких температурах. Возможность эксплуатации шкафов с номинальными токами до 4000 А без принудительной вентиляции снижает вероятность отказов, связанных с работой вспомогательных систем.
Рис. 1 Система НКУ FORMAT PRO
Дополнительный уровень надежности таким решениям обеспечивает высокая степень секционирования и применение выдвижных автоматических выключателей. Это позволяет выполнять «горячую замену» АВ без полного отключения НКУ, минимизируя влияние технического обслуживания на объекте.
Важно отметить, что система FORMAT PRO адаптирована под применение силового оборудования ARMAT – воздушных автоматических выключателей и выключателей в литом корпусе. Эти устройства рассчитаны на работу с высокими токами и используются в составе НКУ как ключевые элементы защиты и коммутации. Они позволяют отслеживать состояние НКУ и параметры сети:
- Контроль состояния автоматических выключателей: отслеживание положения и состояния через дополнительные контакты или электронные расцепители для быстрого выявления и устранения аварийных ситуаций;
- Измерение параметров электроэнергии: расцепитель ELPC в литом корпусе измеряет токи, расцепитель ТТ в воздушных АВ – ток, напряжение, мощность и частоту. Таким образом, обеспечивается непрерывный мониторинг потребления энергии;
- Анализ качества электроэнергии: анализаторы ARMAT измеряют гармоники, коэффициент мощности и другие параметры, предоставляя точную информацию о качестве электроэнергии;
- Температурный контроль: мониторинг температуры расцепителей в воздушных АВ и шин с помощью беспроводных датчиков. Позволяет своевременно реагировать на перегрев, а также контролировать контактное нажатие в соединениях шин.
- Самодиагностика воздушных АВ: контроль цепей защиты, диагностика износа и напоминания о плановом обслуживании повышают надежность системы и снижают риск аварий.
Рис. 2 Система НКУ FORMAT PRO
Модульное оборудование: единый подход к надежной защите на всех уровнях
Наряду с силовыми устройствами в составе НКУ важную роль в энергетической инфраструктуре нефтегазовых объектов играет модульное оборудование. Линейка модульного оборудования ARMAT включает все необходимое для надежной защиты электроцепей: автоматические выключатели, устройства защитного отключения (ВДТ), автоматические выключатели дифференциального тока (АВДТ) и широкий набор дополнительных устройств.
Модульное оборудование ARMAT разработано с учетом требований высокопроизводительной и безопасной эксплуатации современных электрических систем. Конструктивные особенности аппаратов – улучшенная дугогасительная камера, специальная феромагнитная щечка, увеличенная напайка из композита графита и серебра, а также негорючий прочный пластик – обеспечивают надежность работы в условиях повышенных нагрузок, вибраций и температурных перепадов.
Дополнительно предусмотрена защита оборудования от неправильного подключения и возможность двойного подключения под клемму (провод или шина PIN + шина FORK c обеих сторон аппарата), что упрощает монтаж, обслуживание, повышает безопасность персонала и снижает риски простоев при проведении регламентных работ. В ассортименте ARMAT есть выключатели для работы как на переменном, так и на постоянном токе.
В совокупности силовое и модульное оборудование ARMAT формирует целостную систему защиты – от НКУ и вводных устройств до распределительных и локальных цепей. Это позволяет выстроить единый, надежный и управляемый энергетический контур промышленного объекта, соответствующий требованиям современной нефтегазовой инфраструктуры.
Автоматизация и диспетчеризация: от данных к управлению
Для объектов нефтегазовой отрасли, как правило, размещенных на обширных территориях и зачастую в зонах со сложными климатическими условиями, централизованный контроль оборудования на всех участках – от кустовых площадок до линейных объектов – необходимость. Здесь на первый план выходят отечественные SCADA-системы. Примером такого решения является MasterSCADA 4D: мощный российский программный комплекс, успешно внедряемый на нефтегазовых объектах самого разного масштаба.
Инструменты визуализации технологических процессов, трекинга аварийных событий, мониторинга параметров в реальном времени позволяют гибко настроить управление технологическими процессами и повысить безопасность вверенных системе объектов. Отдельного внимания заслуживает поддержка промышленных баз данных и возможность расширения функциональности, что позволяет адаптировать систему под конкретные требования предприятия.
В итоге автоматизация перестает быть вспомогательным инструментом и становится полноценным элементом системы управления предприятием. Централизованная диспетчеризация на базе MasterSCADA 4D обеспечивает прозрачность процессов, предсказуемость режимов работы и оперативное принятие решений, что особенно критично для распределенных и удаленных объектов нефтегазового комплекса.
В рамках системы FORMAT PRO предусмотрено большое количество устройств, способных взаимодействовать с MasterSCADA 4D - микропроцессорные расцепители, анализаторы качества электроэнергии, счетчики, контроллеры. Эти устройства собирают и передают в MasterSCADA 4D различные данные, аварийные и предупредительные сигналы.
На уровне SCADA эти данные могут быть визуализированы, отображены в реальном времени и сохранены для последующего анализа.
Интеграция этих данных в SCADA позволяет заказчику вести мониторинг системы электроснабжения, анализировать энергопотребление и оптимизировать его, отслеживать аварийные ситуации, а также дистанционно управлять аппаратами.
Таким образом, совместное применение FORMAT PRO и MasterSCADA 4D позволяет заказчику снизить затраты на электроэнергию и техническое обслуживание, а также повысить надежность и бесперебойность электроснабжения.
Кабельная инфраструктура как элемент надежности
При всей значимости НКУ и систем управления верхнего уровня, надежность во многом определяется качеством не такой важной, на первый взгляд, кабельной инфраструктуры. Ошибки при проектировании, низкое качество материалов или несоблюдение стандартов эксплуатации такой продукции могут вызвать отключение важнейших систем, повреждение оборудования, аварии и угрозу безопасности персонала.

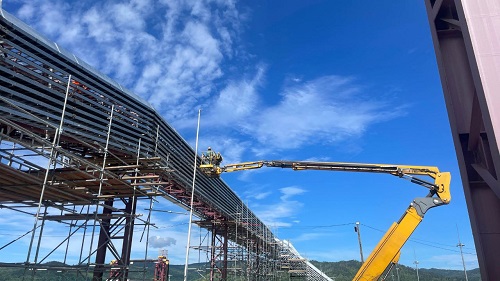

Рис. 3 Процесс монтажа лестничных лотков LESTA на кабельной эстакаде
Металлические кабеленесущие системы (МКНС) для нефтегазовых объектов должны соответствовать определенным требованиям, а именно:
- обладать повышенной коррозионной стойкостью и устойчивостью к агрессивным средам;
- защищать кабели от механических повреждений, включая нагрузки, вибрации и удары;
- обладать высокой несущей способностью, позволяющей прокладывать множество кабельных трасс в одном конструктивном элементе;
- сохранять форму при значительных перепадах температуры без риска деформации и потери функциональности;
- иметь повышенную огнестойкость, гарантирующую безопасность и непрерывность электроснабжения;
- быть простыми в монтаже и обслуживании и обеспечивать быстрый доступ к кабельным линиям и минимизацию простоев.
Этим требованиям соответствуют металлические кабеленесущие системы от IEK GROUP. Портфель решений включает в себя листовые лотки, в том числе с увеличенной толщиной металла 1,5 мм и 2,0 мм для высоких нагрузок, лестничные лотки и тяжелые лестничные лотки для высоких нагрузок и больших пролетов, а также специальное исполнение по толщине горячего цинка HDZ80 для особо сложных условий эксплуатации.
При этом чем проще и точнее спроектирована инженерная система, тем короче цикл строительства и ниже совокупная стоимость проекта. В масштабах крупных промышленных объектов это может означать экономию десятков и сотен миллионов рублей. Именно поэтому заказчики, генподрядчики и проектные организации все активнее инвестируют в цифровые инструменты: CAD/CAE-системы для 2D/3D-моделирования и инженерного проектирования, электронные библиотеки оборудования, конфигураторы, BIM-платформы, а также ПО для расчета прочности и оптимизации кабельных трасс. Все это позволяет автоматизировать подбор оборудования, ускорять разработку, минимизировать количество ошибок и обеспечить соответствие проектных решений действующим стандартам.
В этом сегменте российского рынка выделяются технологии IEK. Компания разрабатывает и поддерживает в актуальном состоянии различные библиотеки, базы данных и плагины для проектировщиков. IEK предоставляет базы данных МКНС для ModelStudio CS и nanoCAD Электро. Базы содержат весь ассортимент металлических кабеленесущих систем и регулярно обновляются. Также IEK предоставляет плагин Wireway Design для программного комплекса Autodesk Revit, который позволяет быстро и точно моделировать трассы кабельных лотков, автоматически размещать соединители для каждого типа трассы, быстро расставлять крепления и аксессуары для кабельных лотков. А программное обеспечение, функционирующее совместно со средой AutoCad, позволяет управлять динамическими блоками изделий компании IEK. Все цифровые инструменты сокращают время проектирования и минимизируют ошибки благодаря готовым решениям.
Единая логика вместо набора решений
Ценность комплексного подхода определяется не набором отдельных продуктов, а их синергией. FORMAT PRO формирует прочный «каркас» системы электроснабжения, MasterSCADA 4D обеспечивает прозрачность, контроль и управляемость процессов, МКНС IEK создают надежную физическую основу для безопасной прокладки кабельных систем, а решения ARMAT - как в сегменте силового, так и модульного оборудования - закрывают задачи защиты на всех уровнях электроснабжения, повышая устойчивость системы к нештатным режимам и аварийным ситуациям.
Для предприятий нефтегазового комплекса это означает предсказуемость работы и снижение эксплуатационных рисков. Комплексные решения позволяют обеспечить непрерывность производственных процессов даже в тяжелых условиях эксплуатации, минимизировать простои и уменьшить затраты на техническое обслуживание.
По мере роста требований отрасли к энергоэффективности, технологической независимости и цифровизации процессов, комплексные решения российских производителей становятся не просто альтернативой импортной продукции, а стратегическим фактором устойчивого развития. Они создают основу для интеграции всех уровней управления - от локальных энергоузлов до централизованной диспетчеризации - обеспечивая прозрачность, гибкость и адаптивность энергетической инфраструктуры.
В конечном счете, единая логика и комплексная архитектура позволяют предприятиям нефтегазового комплекса не только поддерживать высокую надежность и эффективность работы, но и оперативно внедрять новые технологии, повышать квалификацию персонала и формировать конкурентные преимущества на рынке. Именно такой системный подход становится залогом стабильности.
