Технологии эффективной добычи. Скважинная компоновка для одновременно-раздельной закачки СК-ОРЗ-И с электроуправляемыми клапанами ЭКС

Технологии эффективной добычи. Скважинная компоновка для одновременно-раздельной закачки СК-ОРЗ-И с электроуправляемыми клапанами ЭКС

Совместная эксплуатация раздельных нефтеносных пластов, имеющих различные геологические характеристики, как правило, снижает технологические показатели в целом по участку. Поэтому при совместной эксплуатации продуктивных нефтеносных пластов для эффективной выработки запасов из разнопроницаемых участков нет другой альтернативы, как внедрение на нагнетательных скважинах технологии одновременно-раздельной закачки. Какие типы скважинных компоновок применяют сегодня компании, в чем их основные преимущества и недостатки и что предлагают специалисты ведущих нефтесервисных предприятий для повышения эффективности добычи?

Одновременно-раздельная закачка (ОРЗ) в пласты с различными геолого-физическими характеристиками осуществляется путем нагнетания вытесняющего агента в необходимых объемах для поддержания пластового давления при дифференцированном воздействии (репрессии).


Типы скважинной компоновки: проблемы…

На сегодняшний день на российском рынке широко применяются два типа компоновки для ОРЗ – двухлифтовая и однолифтовая, каждая из которых имеет свои недостатки.

Двухлифтовая компоновка отличается большой металлоемкостью, к ее особенностям относится преждевременный размыв внутреннего лифта труб, а также необходимость остановки скважины для смены режима закачки.

Однолифтовая компоновка бывает двух типов: со скважинными камерами и с устройством распределения потоков жидкости. Основным недостатком этого вида компоновки является необходимость остановки скважины и привлечение спецтехники для смены режима закачки и замера параметров.


… и решения

Компания ООО «Югсон-Сервис» совместно с компанией ООО «ТОТА СИСТЕМС» разработали скважинную компоновку для одновременно-раздельной закачки ОРЗ-И с возможностью мониторинга параметров эксплуатации и управления ими в режиме онлайн.


Назначение и область применения

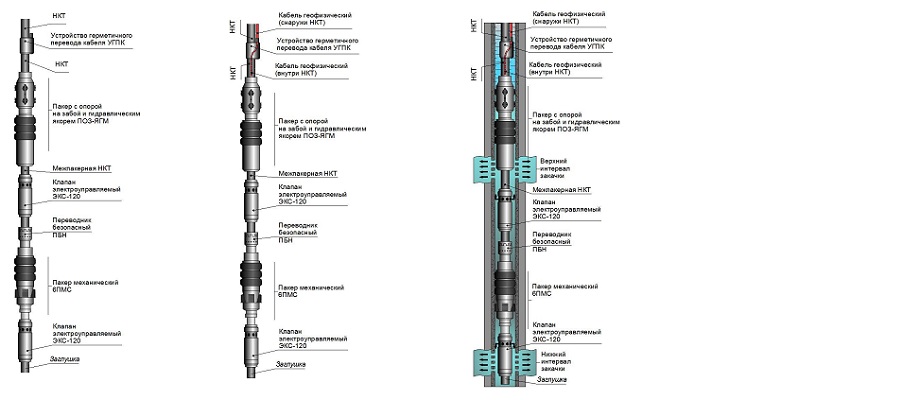

Компоновка предназначена для герметичного разобщения призабойной зоны, межпакерного кольцевого пространства и затрубного (надпакерного) пространства нагнетательной скважины в целях обеспечения контролируемой закачки жидкости в несколько пластов скважины по одному лифту с применением скважинных электроуправляемых клапанов (рис. 1).

Преимущества и отличительные особенности

-          Принцип установки в скважину – механический, осевыми манипуляциями и разгрузкой веса колонны НКТ;

-          Компоновка обеспечивает индивидуальный режим для каждого интервала закачки;

-          Режим закачки «порциями» во время открытия электроклапанов ЭКС;

-          Режим закачки задается и регулируется с помощью программного обеспечения;

-          Мониторинг параметров работы скважины и ее управление возможны в режиме онлайн как с кустовой площадки, так и из офиса;

-          Низкая металлоемкость по сравнению с двухлифтовой компоновкой ОРЗ.


Рис. 1                                                       Рис.2

Рис. 1.JPGРис. 2.jpg


Краткое описание работ

Первый этап: подготовительные работы

На этом этапе происходит шаблонирование, скреперование и райберование эксплуатационной колонны.

Для установки в скважине необходимо, во-первых, смонтировать компоновку на устье, для чего задействуют следующее оборудования:

-          Заглушка;

-          Клапан скважинный электроуправляемый ЭКС-120;

-          Пакер механический 6ПМС (нижний);

-          Переводник безопасный ПБН;

-          Клапан скважинный электроуправляемый ЭКС-120;

-          Межпакерная НКТ необходимой длины;

-          Пакер с опорой на забой и гидравлическим якорем ПОЗ-ЯГМ (верхний);

-          НКТ – 1шт.;

-          Устройство герметичного перевода кабеля УГПК.

Соединение электроуправляемых клапанов ЭКС-120 с геофизическим кабелем располагается внутри корпуса и проводится с помощью специальной оснастки.

Во-вторых, спустить собранную компоновку с открытыми клапанами ЭКС в скважину до места установки.

И, в-третьих, осевыми манипуляциями и последующей разгрузкой НКТ выполнить посадку пакеров.



Второй этап: опрессовка

На втором этапе проверяют герметичность:

-          подвески НКТ и компоновки (прямой закачкой при закрытых электроклапанах ЭКС);

-          верхнего пакера ПОЗ-ЯГМ (закачкой в затрубное пространство).

И осуществляют пуско-наладочные работы:

-          определить приемистость каждого из пластов подачей жидкости в колонну НКТ, поочередно открыв и закрыв электроуправляемые клапаны ЭКС;

-          подключить станцию управления и запрограммировать режим работы электроклапанов ЭКС на открытие-закрытие, который должен обеспечить требуемый объем закачки;

-          запустить скважину в работу.


Третий этап: эксплуатация

Третий этап состоит из закачки, вывода данных на станцию управления и мониторинга:

-          закачка осуществляется в каждый пласт порциями во время открытия электроклапанов ЭКС в соответствии с запрограммированным режимом;

-          данные по объему закачки, давлению и температуре выводятся на станцию управления на кустовой площадке и на компьютер в офис;

-          мониторинг и управление скважиной доступно в режиме онлайн как с кустовой площадки, так и с компьютера из офиса.

Рис.3

Рис. 3.jpg

Заключительный этап: извлечение

Извлечение оборудования происходит по следующей схеме:

- открыть электроклапаны ЭКС;

- подъемом колонны НКТ плавно увеличить ее натяжение до срыва пакеров, характеризующегося падением показаний веса колонны на индикаторе до собственного;

- по истечении 5–30 минут после снятия можно производить подъем компоновки.


Заключение

Скважинная компоновка СК-ОРЗ-И дает ряд преимуществ, позволяя: обеспечить закачку воды в несколько пластов, неоднородных по проницаемости; вести мониторинг и управление параметрами закачки в режиме онлайн; равномерно заводнить нефтеносные залежи; исключить прорывы воды по высокопроницаемым пластам к забоям добывающих скважин, обеспечив тем самым высокий коэффициент вытеснения нефти. Кроме того, такая компоновка дает возможность исключить человека (оператора), для повышения эффективности и предотвращения нештатных ситуаций, а также делает производство более гибким, конкурентоспособным, а значит, более прибыльным.

 рис 1.jpg



Статья «Технологии эффективной добычи. Скважинная компоновка для одновременно-раздельной закачки СК-ОРЗ-И с электроуправляемыми клапанами ЭКС» опубликована в журнале «Neftegaz.RU» (№3, Март 2021)
